Civil3Dによる3Dモデル作成

弊社ではCivil3DによるCIMモデル作成業務も行っています。道路、トンネル、橋梁、ダム等、様々な構造物を作成致します。

現況地形モデル作成

2Dの現況図面から地形TINサーフェスを作成

等高線ポリラインに高度を設定し、現況道路縁等の3Dポリラインを作成してそれらのオブジェクトからTINサーフェスを作成致します。

時間と手間が掛かりますが、図面を忠実に再現したい場合に有効です。

ポリラインから作成したTINサーフェス
ポリラインから作成したTINサーフェス

国土地理院 基盤地図情報 数値標高モデルよりTINサーフェスを作成

国土地理院のWEBサイトからダウンロードした数値標高モデルから現況TINサーフェスを作成致します。

現況図面が無い場合や手間を掛けずに現況TINサーフェスを作成したい時に有効です。

数値標高モデルダウンロードサイト
数値標高モデルダウンロードサイト

数値標高モデル5mメッシュから作成したTINサーフェス
数値標高モデル5mメッシュから作成したTINサーフェス

道路モデル作成

設計図面から道路モデルの線形作成、アセンブリ作成、コリドーモデル作成、コリドーサーフェス・ソリッドを作成致します。

線形作成

計画平面、縦断図を元にした線形設定やLandXMLのインポート等により線形オブジェクトを作成します。

平面線形・縦断線形
平面線形・縦断線形

コリドーモデル作成

標準横断図を元にアセンブリを作成しコリドーモデルを作成します。

アセンブリ・コリドー作成
アセンブリ・コリドー作成

コリドーサーフェス・コリドーソリッド作成

コリドーサーフェス・コリドーソリッド等を作成し現況地形から切土部分を削除し完成させます

道路モデル
道路モデル

トンネルモデル作成

設計図面からトンネルの3Dモデルを作成致します。

本体工作成

線形、アセンブリを設定後コリドーモデルを作成し、コリドーソリッドを作成致します。

本体モデル
アセンブリ と コリドーソリッドモデル

明かり部モデル作成

複雑な明かり部も正確にモデリング致します。

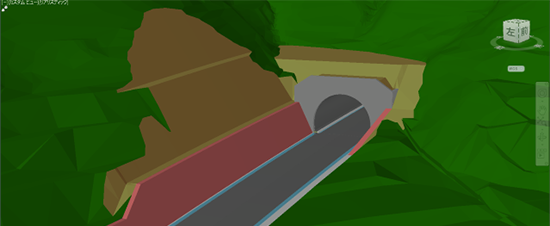

明かり部モデル


その他構造物モデル作成

補助工法、箱抜き工等 詳細度400相当のモデリングにも対応致します。

補助工法・箱抜き工モデル
補助工法モデル・箱抜き工モデル
